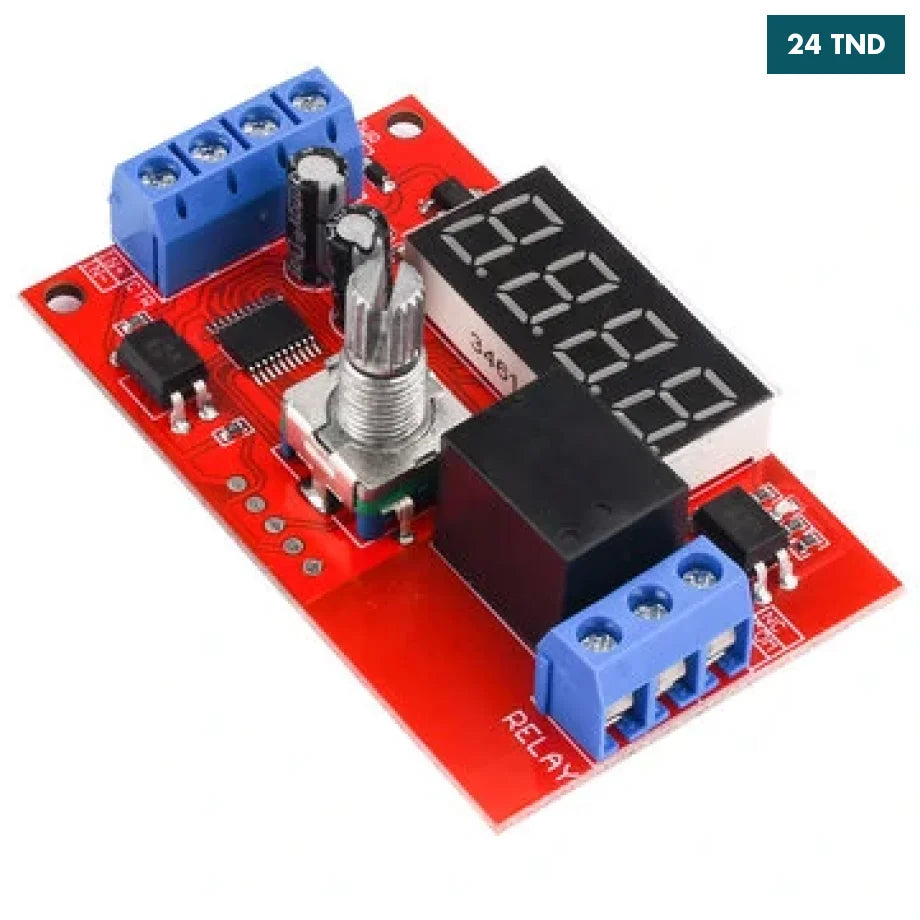

Description du produit :
Le module relais temporisé réglable 12 V CC 10 A avec minuterie numérique LED et bouton rotatif est un outil polyvalent et facile à utiliser qui vous permet de contrôler et d’automatiser une large gamme d’appareils et de systèmes. Ce module est doté d’une minuterie numérique intégrée et d’un bouton rotatif pour un réglage aisé du temps de temporisation, simplifiant ainsi la programmation et le contrôle de vos appareils et systèmes.

L’un de ses principaux atouts réside dans sa polyvalence. Il peut être utilisé pour contrôler une grande variété d’appareils et de systèmes, tels que des moteurs, des pompes, des ventilateurs et des éclairages. Compatible avec une large gamme de sources d’alimentation, notamment 12 V CC et 110 V CA, il convient à de nombreuses applications. De plus, ses indicateurs LED vous permettent de surveiller facilement l’état de vos appareils et systèmes. Enfin,

sa conception intuitive est un autre avantage de ce module. Le minuteur numérique intégré et le bouton rotatif facilitent le réglage du délai. Compact et facile à installer, ce module s'adapte à de nombreux environnements.

En résumé, le module relais temporisé réglable 12 V CC 10 A avec minuteur numérique LED et bouton rotatif est un outil polyvalent et simple d'utilisation permettant de contrôler et d'automatiser une large gamme d'appareils et de systèmes. Sa compatibilité avec diverses sources d'alimentation, sa simplicité d'utilisation et ses indicateurs LED en font un outil précieux pour l'automatisation de vos appareils et systèmes.

1. Nouvelle version améliorée : le module offre désormais 32 fonctions différentes pour répondre à un plus grand nombre d'applications.
2. Protection contre l'inversion de polarité : le module est protégé contre les surtensions.
3. Précision de temporisation : 0,01 seconde. Temporisation réglable de 0,1 seconde (minimum) à 999 minutes (maximum).
4. Faible consommation : mode économie d'énergie avec possibilité de désactiver l'affichage.

Paramètres du produit :
Nom du produit : Relais temporisé multifonction ; Tension du relais :
12 V CC
; Tension d'entrée : 12 V CC ;
Charge de sortie : jusqu'à 30 V CC, 10 A maximum ; jusqu'à 250 V, 5 A maximum ;
Signal de déclenchement : version 12 V (niveau haut : 12 V) ;
Courant de repos : 20 mA ;
Courant de fonctionnement : 60 mA ;
Température de fonctionnement : -25 °C à 85 °C ;
Mémorisation de la mise hors tension : Oui ;
Poids : ≈ 26 g ;
Dimensions : 65 × 34,3 × 17,5 mm (L × l × H).
Les dimensions sont données à titre indicatif.

Précautions :
1. Veuillez sélectionner la version de tension requise (d'après la référence du relais ci-dessus, il s'agit d'une version 12 V instantanée) afin d'éviter toute erreur d'achat.
2. La sortie du relais est un contact passif, sans courant de sortie, servant à la fonction marche/arrêt d'un circuit.
3. Veuillez saisir la tension de déclenchement conformément à la version sélectionnée.

Caractéristiques du produit :

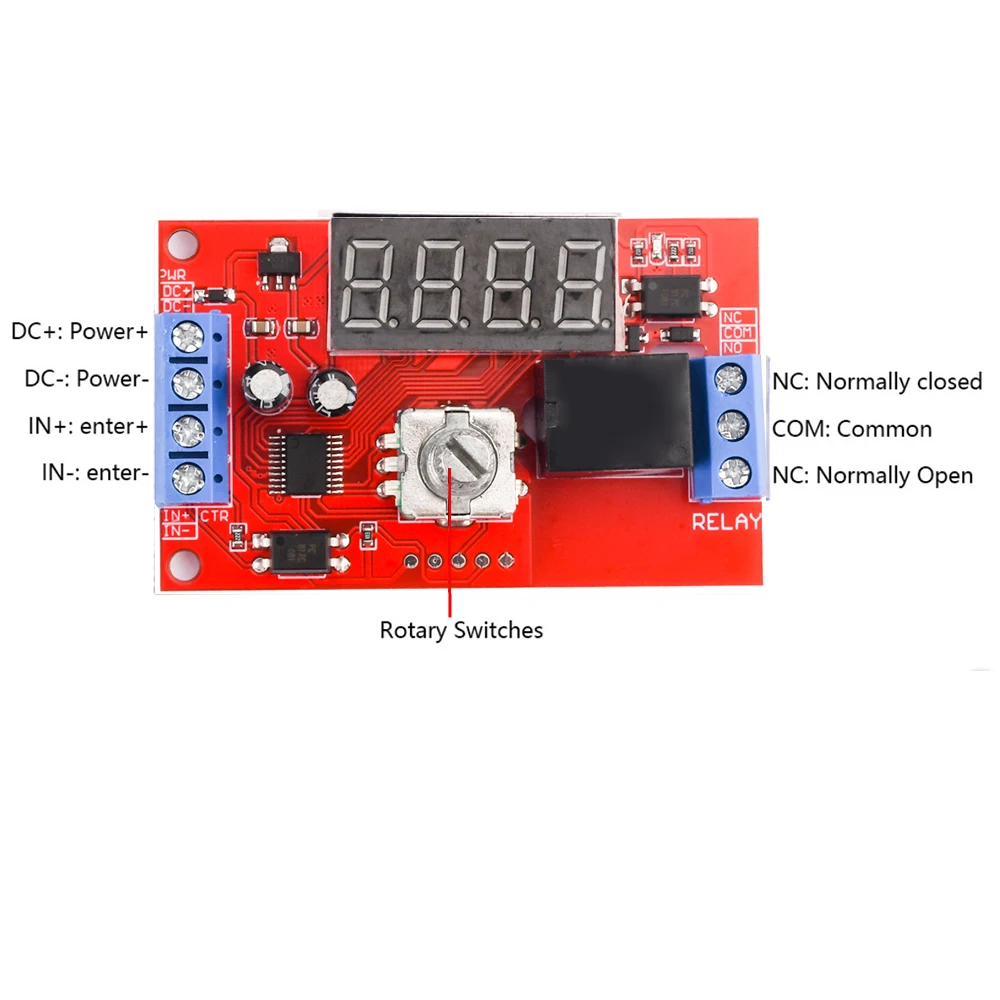

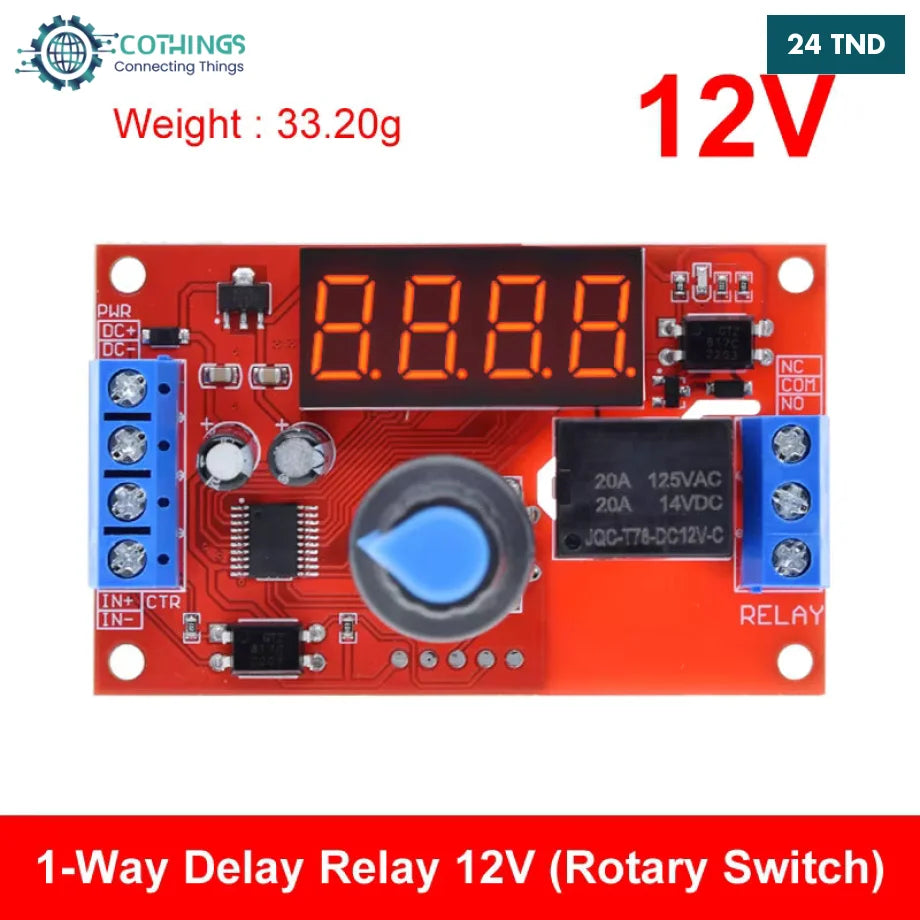

Description des ports de câblage :
Entrée DC+ : Alimentation CC positive ;
Entrée DC- : Alimentation CC négative ;
Entrée de signal IN+
: Signal positif ; Entrée de signal IN- : Signal négatif
. NO : Interface normalement ouverte (COM) ; le relais est court-circuité avec COM lorsqu’il est activé et reste flottant lorsqu’il est désactivé.
COM : Interface de borne commune du relais.
NC : Interface de borne normalement fermée (NC) ; lorsque le relais n’est pas actionné, il est court-circuité avec COM et reste flottant lorsqu’il est actionné .

Instructions d’utilisation :
Modes de fonctionnement (32 types) :

P-12 : Mode autobloquant ; l’état du relais s’inverse après chaque déclenchement. P-13 : Après déclenchement

, le relais s’actionne puis se désactive après un délai A ;

le déclenchement est inopérant pendant ce délai. P-14 : Après déclenchement, le relais s’actionne puis se désactive après un délai A ; le déclenchement est réinitialisé pendant

ce délai. P-15 : Après déclenchement, le relais s’actionne puis se désactive après un délai A. Pendant le délai, le temporisateur cumulatif est déclenché.

P-16 : Après déclenchement, le relais s'enclenche puis se désenclenche après un délai A ; pendant ce délai, une réinitialisation est effectuée (relais désenclenché).

P-17 : Après déclenchement, le relais reste enclenché pendant la durée du signal, le signal d'entrée disparaît, puis se désenclenche après un délai A ; pendant ce délai, le relais est à nouveau déclenché pour rester enclenché, et le temporisateur s'arrête jusqu'à la disparition du dernier signal, puis après un délai A. Le relais se désenclenche ensuite.

P-18 : Le relais s'enclenche immédiatement après la mise sous tension et se désenclenche après un délai A, jusqu'à la prochaine mise sous tension.

P-21 : Un signal est appliqué, le relais s'enclenche après un délai A.

P-22 : Un signal continu est appliqué, après un délai A, le relais s'enclenche ; lorsque le signal disparaît, le relais s'ouvre.

P-23 : Lorsque le signal disparaît pendant plus de A, le relais s'enclenche ; lorsqu'un signal est présent, le relais se désenclenche.

P-24 : Appliquer un signal continu. Après un délai A, le relais s’enclenche ; après une interruption de signal supérieure à A, le relais s’ouvre.

P-25 : Appliquer un signal continu. Après un délai A, le relais s’enclenche ; après une nouvelle interruption de signal continue, le relais s’ouvre.

P-26 : Appliquer un signal. Après une interruption de signal A, le relais s’ouvre ; après une seconde interruption de signal, le relais s’arrête.

P-27 : En présence d'un signal impulsionnel (front montant ou descendant), le relais est déconnecté. En l'absence de signal impulsionnel, le relais s'enclenche après un délai de A temps (un niveau haut ou bas continu est considéré comme une absence de signal impulsionnel).

P-28 : À la mise sous tension, le relais s'enclenche après un délai de A temps jusqu'à la mise hors tension.

P-31 : À la mise sous tension, le relais s'enclenche pendant A temps et se déconnecte pendant B temps, formant une boucle infinie ; la mise hors tension interrompt le cycle.

P-32 : En présence d'un signal continu, le relais s'enclenche pendant A temps et se déconnecte pendant B temps, formant une boucle infinie ; la disparition du signal interrompt le cycle.

P-33 : Un signal unique provoque l'enclenchement du relais pendant A temps et son déconnexion pendant B temps, formant une boucle infinie ; un second signal interrompt le cycle.

P-34 : Après la mise sous tension, le relais s'enclenche après le délai A et se désenclenche après le délai B.

P-35 : Un signal est émis ; après le délai A, le relais s'enclenche et se désenclenche après le délai B.

P-36 : Un signal continu est émis. Une fois le délai A écoulé, le relais s'enclenche et se désenclenche après le délai B ; le signal disparaît, le temporisateur est remis à zéro et le relais est désactivé.

P-37 : Un signal est émis ; le relais se désenclenche automatiquement après le délai A, puis le délai B est compté après la désenclenchement. Le déclenchement du signal est inopérant pendant la somme des délais A et B.

P-38 : Un signal est émis ; le relais se désenclenche automatiquement après le délai A, puis après le délai B, il se désenclenche à nouveau automatiquement après le délai A.

P-41 : Le signal est inactif ; le signal disparaît et le déclenchement est inopérant. P-42 : Le signal disparaît. Après un délai A, le relais s'enclenche ;

après un délai B, il se désenclenche.

P-43 : Le signal disparaît. Après un délai A, le relais s'enclenche ; après un délai B, il s'ouvre.

P-44 : À la mise sous tension, le relais s'enclenche pendant A temps et se désenclenche pendant B temps ; après C cycles, il se désenclenche et s'arrête.

P-45 : Aucune action à la mise sous tension ; après l'émission du signal, le relais s'enclenche pendant A temps et se désenclenche pendant B temps ; il se désenclenche et s'arrête après C cycles ; à l'émission du signal suivant, le cycle se répète.

P-46 : Après plus de A impulsions du signal, le relais s'enclenche ; il reste enclenché ; l'alimentation est coupée.

P-47 : Après plus de A impulsions du signal, le relais s'enclenche ; après B impulsions, il se désenclenche.

P-48 : Pendant la durée C, après avoir émis le signal plus de A fois de manière continue, le relais se déconnecte et s’arrête après une durée B.

Tableau descriptif de la position de la virgule décimale et de l’unité de temps qu’elle représente :

x.xx La virgule est placée à la position des centaines, plage de temps : 0,01 à 9,99 secondes.
xx.x La
virgule est placée à la position des dixièmes, plage de temps : 0,1 à 99,9 secondes. xxx Sans virgule, plage de temps : 1 à 999 secondes
. xxx La virgule est placée à un seul chiffre, plage de temps : 1 à 999 minutes.

Contenu de l'emballage :
1 module relais temporisé réglable 12 V CC 10 A avec minuterie numérique LED (version rotative).
Instructions et schéma non inclus. Nous n'offrons pas d'assistance technique. Veuillez vous assurer de bien connaître le produit avant l'achat.
