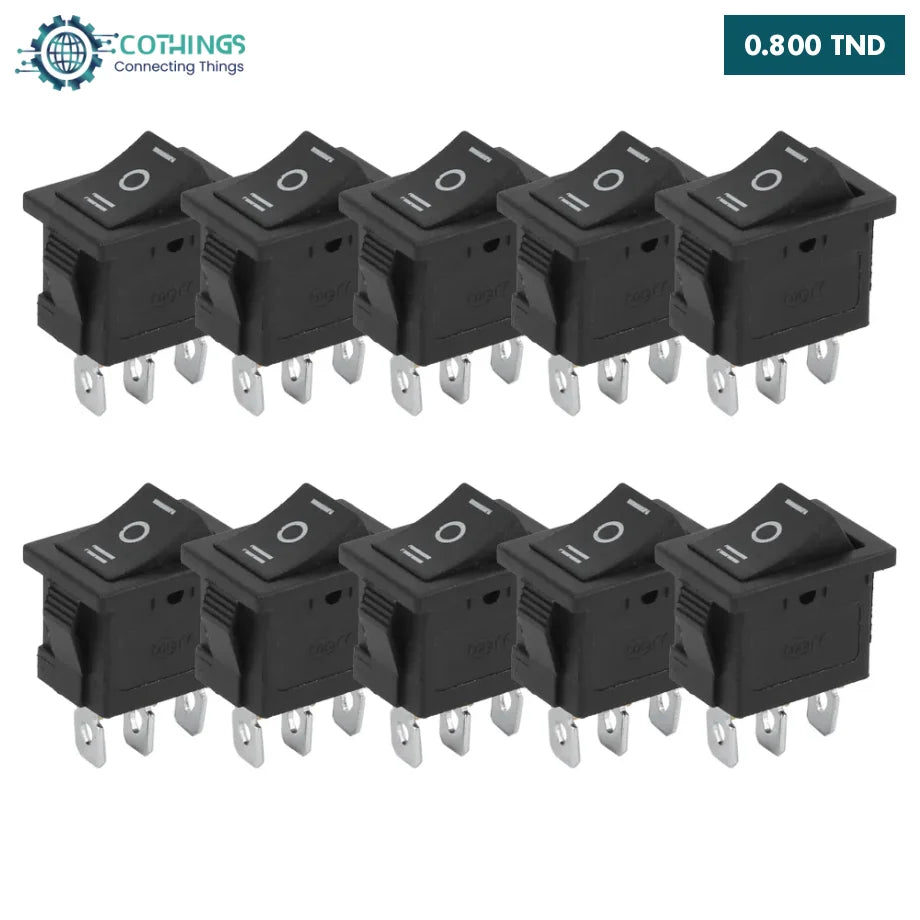

Mini Interrupteur à bascule à 3 broches KCD1-11
Rated 3.5/5 based on 11 customer reviews
CoThings

Mini Interrupteur à bascule à 3 broches KCD1-11

Disponibilité: En stock
0.800
  • commander dans les
⚙️ Caractéristiques Techniques Principales
  • Modèle / Série : KCD1
  • Configuration des Positions (3 positions) : Généralement configuré en ON-OFF-ON (Marche-Arrêt-Marche). Cela lui permet de basculer l'alimentation entre deux circuits distincts à partir d'un point central neutre (Arrêt).

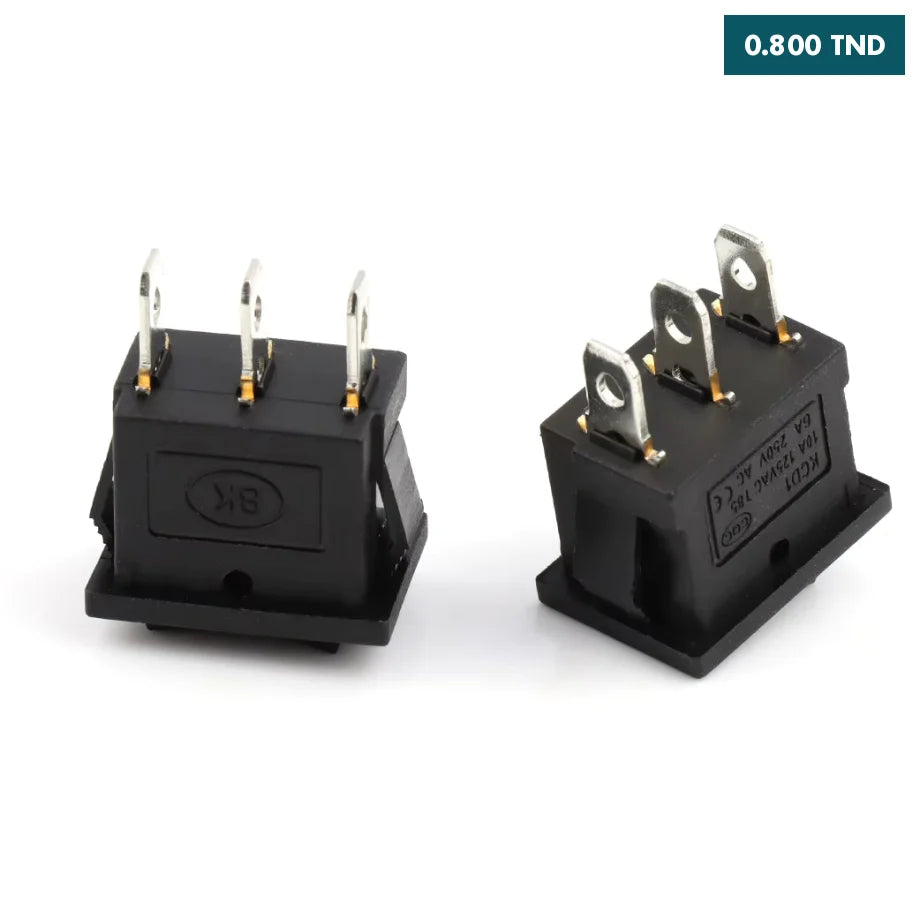

  • Nombre de broches (pins) : 3 broches (languettes métalliques à souder ou à connecter via des cosses de 4,8 mm).
  • Type de Circuit : SPDT (Single Pole Double Throw / Unipolaire Bidirectionnel).
  • Capacité Électrique Nominale (Rating) :
    • 3A / 250V AC
    • 6A / 125V AC

    • Note : Il fonctionne également très bien sur des circuits basse tension continus (DC 12V / 24V).
📐 Dimensions et Format
  • Design : Format rectangulaire miniature encastrable (snap-in).
  • Dimensions de découpe panneau : Environ 13,5 mm x 9 mm (ou standard proche selon le fabricant, nécessitant une profondeur d'encastrement d'environ 15 à 18 mm).
  • Matériau : Boîtier plastique robuste, généralement en nylon ignifuge (PA66) avec des contacts en alliage de cuivre pour une bonne conductivité.
🔌 Fonctionnement et Câblage des 3 Broches
Sur un modèle ON-OFF-ON standard à 3 broches alignées :
  1. Broche centrale (Commune) : Reçoit le courant d'entrée (la phase ou le pôle positif).
  2. Broches latérales (Sorties A et B) : Connectées à vos deux récepteurs distincts (ex. : Vitesse 1 / Vitesse 2, ou Lampe A / Lampe B).
    • Position Bascule Gauche (ON) : Connecte la broche centrale à la broche latérale A.
    • Position Milieu (OFF) : Le circuit est totalement ouvert, aucun courant ne passe.
    • Position Bascule Droite (ON) : Connecte la broche centrale à la broche latérale B.
⚙️ Caractéristiques Techniques Principales
  • Modèle / Série : KCD1
  • Configuration des Positions (3 positions) : Généralement configuré en ON-OFF-ON (Marche-Arrêt-Marche). Cela lui permet de basculer l'alimentation entre deux circuits distincts à partir d'un point central neutre (Arrêt).
  • Nombre de broches (pins) : 3 broches (languettes métalliques à souder ou à connecter via des cosses de 4,8 mm).
  • Type de Circuit : SPDT (Single Pole Double Throw / Unipolaire Bidirectionnel).
  • Capacité Électrique Nominale (Rating) :
    • 3A / 250V AC
    • 6A / 125V AC
    • Note : Il fonctionne également très bien sur des circuits basse tension continus (DC 12V / 24V).
📐 Dimensions et Format
  • Design : Format rectangulaire miniature encastrable (snap-in).
  • Dimensions de découpe panneau : Environ 13,5 mm x 9 mm (ou standard proche selon le fabricant, nécessitant une profondeur d'encastrement d'environ 15 à 18 mm).
  • Matériau : Boîtier plastique robuste, généralement en nylon ignifuge (PA66) avec des contacts en alliage de cuivre pour une bonne conductivité.
🔌 Fonctionnement et Câblage des 3 Broches Sur un modèle ON-OFF-ON standard à 3 broches alignées :
  1. Broche centrale (Commune) : Reçoit le courant d'entrée (la phase ou le pôle positif).
  2. Broches latérales (Sorties A et B) : Connectées à vos deux récepteurs distincts (ex. : Vitesse 1 / Vitesse 2, ou Lampe A / Lampe B).
    • Position Bascule Gauche (ON) : Connecte la broche centrale à la broche latérale A.
    • Position Milieu (OFF) : Le circuit est totalement ouvert, aucun courant ne passe.
    • Position Bascule Droite (ON) : Connecte la broche centrale à la broche latérale B.
