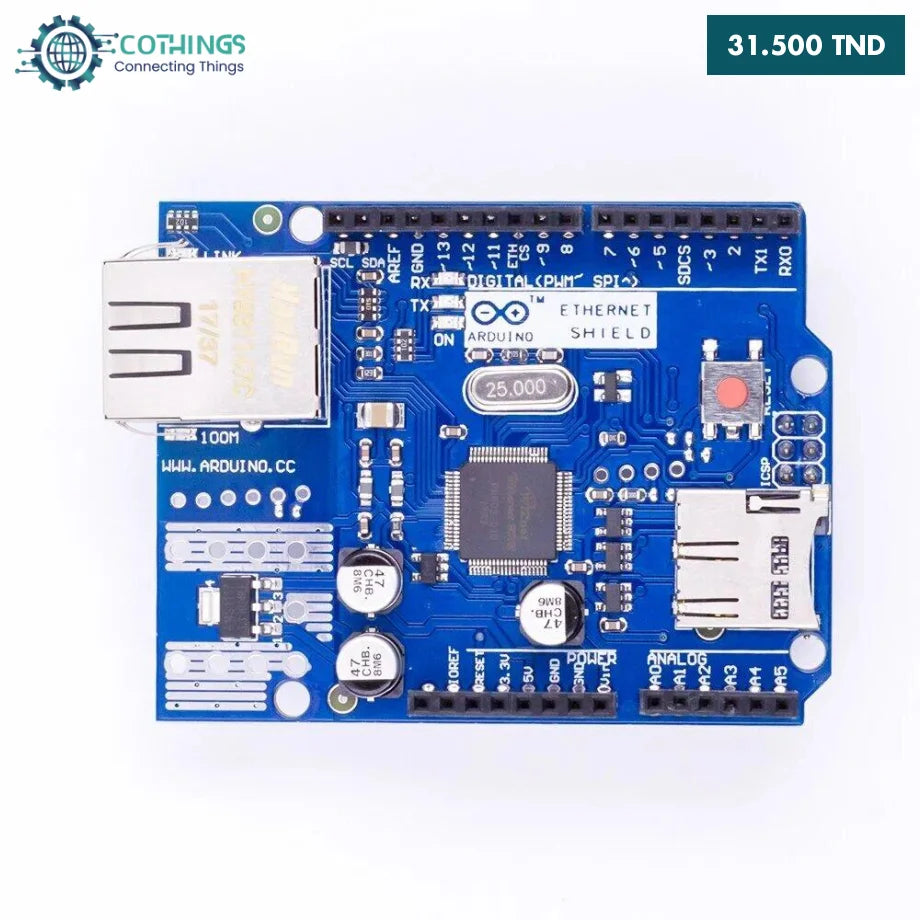

L'Arduino Ethernet Shield V1 permet à une carte Arduino de se connecter à Internet. Il est basé sur la puce ethernet Wiznet W5100

Le blindage actuel est doté d'un module Power over Ethernet ( PoE ) conçu pour extraire l'alimentation d'un câble Ethernet conventionnel à paires torsadées de catégorie 5 :

• Faible ondulation et bruit de sortie (100 mVpp)
• Plage de tension d'entrée 36V à 57V
• Protection contre les surcharges et les courts-circuits
• Sortie 9V
• Convertisseur DC/DC à haut rendement : typ 75 % @ 50 % de charge
• Isolation 1500V (entrée vers sortie)

NB : le module Power over Ethernet est un matériel propriétaire non fabriqué par Arduino, il s'agit d'un accessoire tiers. Pour plus d'informations, consultez la fiche technique

Arduino communique à la fois avec le W5100 et la carte SD à l'aide du bus SPI (via l'en-tête ICSP). C'est sur les broches numériques 10, 11, 12 et 13 sur l'Uno et les broches 50, 51 et 52 sur le Mega.

Sur les deux cartes, la broche 10 est utilisée pour sélectionner le W5100 et la broche 4 pour la carte SD. Ces broches ne peuvent pas être utilisées pour les E/S générales.

Sur le Mega, la broche matérielle SS, 53, n'est pas utilisée pour sélectionner le W5100 ou la carte SD, mais elle doit être conservée en sortie ou l'interface SPI ne fonctionnera pas.
