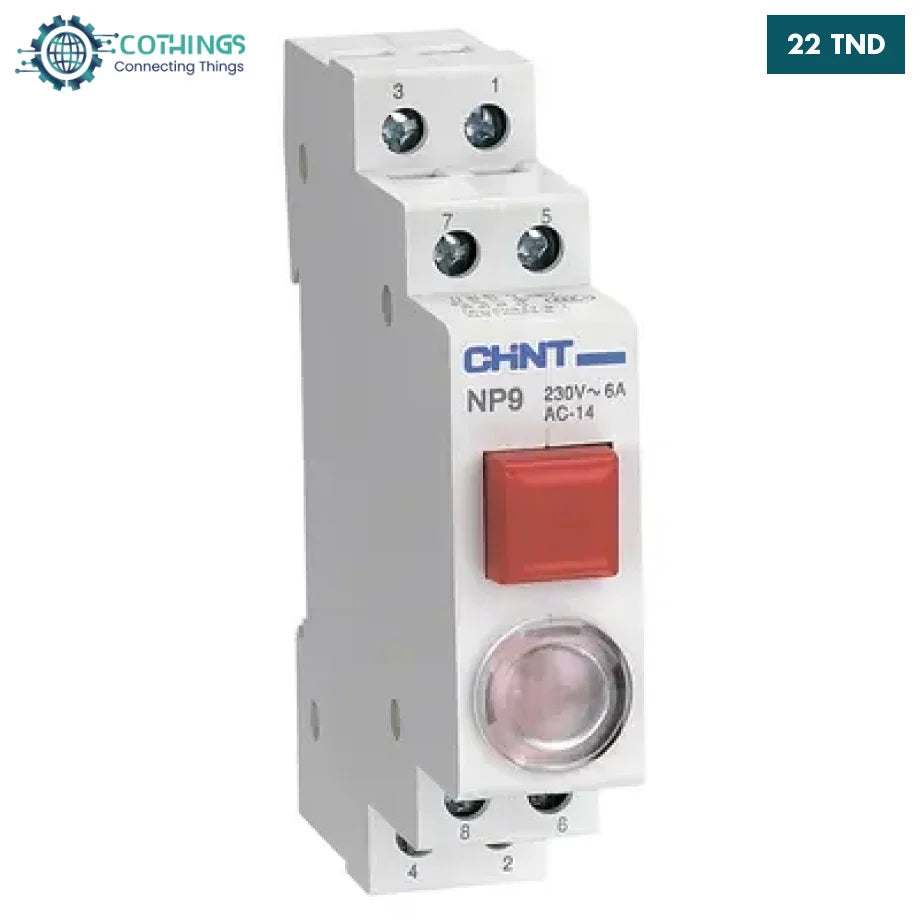

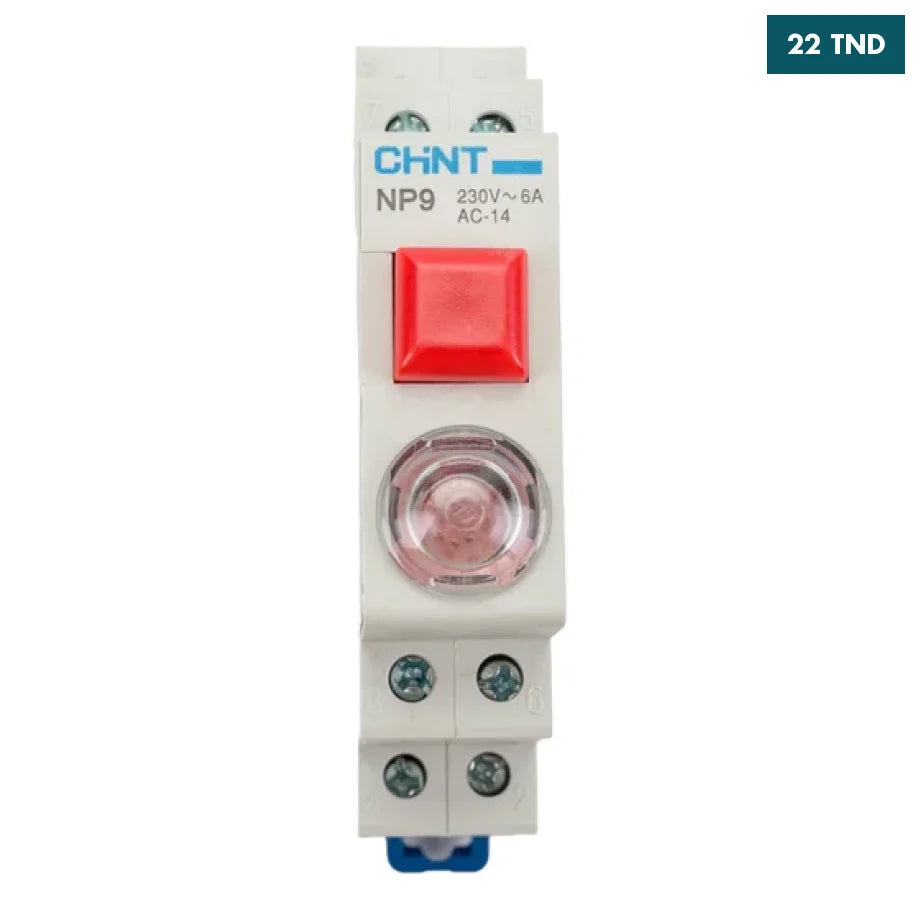

Bouton à Voyant Rouge sur Rail – CHINT NP9-12D3/2

 Description du produit

Le bouton à voyant rouge CHINT NP9-12D3/2 est un bouton poussoir modulaire avec signalisation lumineuse intégrée, conçu pour les tableaux électriques et systèmes de commande industriels. Il permet à la fois de commander un circuit et d’indiquer son état grâce à un voyant LED rouge.

Monté sur rail DIN, il s’intègre facilement dans les armoires électriques.

Caractéristiques techniques

🔹 Modèle : NP9-12D3/2
🔹 Type : bouton poussoir avec voyant lumineux
🔹 Couleur du voyant : Rouge
🔹 Tension du voyant : 24V / 110V / 230V AC/DC (selon version)
🔹 Courant nominal (Ie) : 6 A
🔹 Courant thermique (Ith) : 16 A
🔹 Tension d’isolement : 500 V
🔹 Norme : IEC/EN 60947-5-1
🔹 Protection : IP20

 Montage & installation

✔ Montage sur rail DIN standard (TH35)
✔ Format modulaire (facile à intégrer dans tableau)
✔ Connexion simple dans armoires électriques

Fonctionnement

Bouton poussoir : commande manuelle (marche / arrêt / signal)
Voyant rouge :

• indique un état (ex : circuit actif, défaut, alarme)
• fonctionne avec une LED longue durée (~30 000 h)

Avantages

✔ Double fonction : commande + signalisation
✔ Installation rapide sur rail DIN
✔ Haute fiabilité (jusqu’à 250 000 opérations mécaniques)
✔ Faible consommation (LED)
✔ Idéal pour automatisme et tableaux électriques

 Utilisation

 Tableaux électriques industriels
Armoires de commande
Systèmes d’automatisation
Signalisation d’état (ON / OFF / défaut)
