Caractéristiques:

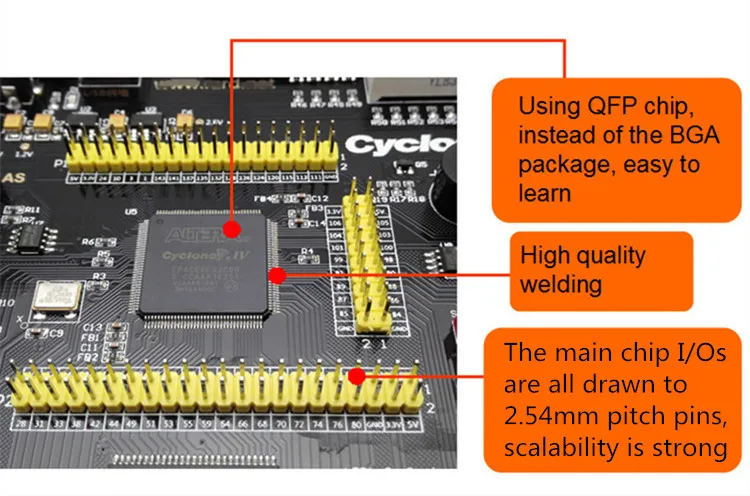

• La puce principale utilise la puce de paquet QFP, par rapport au paquet BGA, plus facile à apprendre, plus facile à déboguer.

• Les broches de puce principales sont toutes dessinées à des broches de pas de 2.54mm, l'évolutivité est forte.

• Chaque carte de développement a été rigoureusement testée avant l'expédition, qualité garantie.

• La carte de développement est équipée d'une plaque de protection transparente, anti-poussière statique

• Le produit contient un blaster USB, qui peut être utilisé pour télécharger des programmes pour le FPGA.

• Le produit contient un câble USB, qui peut être utilisé pour alimenter la carte de développement.

• Nous fournissons fiche technique, schéma, exemples de programmes et de logiciels. Nous vous enverrons un lien OneDrive pour télécharger ces fichiers.

Paramètres:

1.Puce principale:ALTERA Cyclone IVEP4CE6E22C8N ou EP4CE10E22C8N.

2.Configuration de la mémoire:

1) La carte avec puce de configuration série EPCS16N 16Mbit, l'utilisateur peut télécharger et déboguer le code du programme via l'interface JTAG ou l'interface AS.

2) La carte avec 64Mbit SDRAM, prend en charge le développement SOPC, NIOSII.

3.La puce du régulateur de tension:

1) Utilisation d'une puce de régulateur de tension 1117-3.3V, pour fournir une sortie de tension 3.3V.

2) Utilisation d'une puce de régulateur de tension 1117-1.2V pour fournir une tension de base FPGA.

3) Utilisant la puce de régulateur de tension 1117-2.5V, pour fournir la sortie de tension PLL.

4.Entrée tension:DC 5V. La carte peut également être alimentée via l'interface USB.

5.Interface de débogage et de téléchargement de programme:

1) Interface JTAG: téléchargement. Fichier SOF, la vitesse est rapide. Aucune perte de données après panne de courant.

2) COMME interface: téléchargement. Fichier POF. Aucune perte de données après panne de courant.

6.Interface d'extension:Conduit à toutes les broches de la puce principale, espacement de 2.54mm.

7.Taille:136mm * 106mm

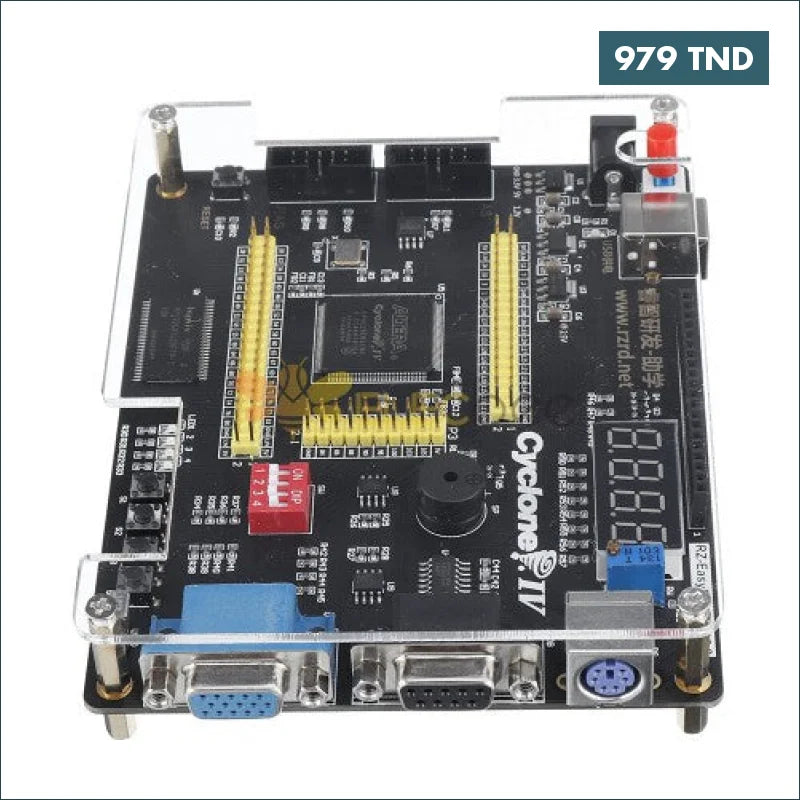

Interfaces périphériques et ressources:

1. 1 interrupteur d'alimentation à bouton autobloquant, 1 clé de réinitialisation, 4 touches utilisateur.

2. 4 diodes LED.

3. tube à 4 chiffres.

4. Commutateur DIP à 4 chiffres.

5. 1 buzzer.

6. Interface PS2.

7. Port série RS232

8. Prise LCD 1*20 broches, prise en charge LCD1602, LCD12864, TFT LCD.

9. Résistance réglable de précision, rétro-éclairage LCD réglable.

10. Puce de capteur de température LM754A.

11. Interface VGA.

12. Série I2C EEPROMAT24C08, pour l'expérience de bus IIC

13. Module de réception infrarouge.

14. Port série RS232.

15. Conduit à toutes les broches de la puce principale, espacement de 2.54mm.

Liste PIN:

Conseil de connexion:

Module de caméra OV7670:

Module VGA:

• 16 bits couleur vraie, supporte 65536 couleurs

• Module VGA avec prise pour carte SD

LCD 7 pouces:

1. Taille de l'écran LCD 7.0 pouces (diagonale)




2. Élément de pilote a-Si TFT matrice active




3. Résolution 800X3 (RVB) X480




4. Mode d'affichage Normalement blanc, Transmissif




5. Pas de point 0.0635(W)X0.1905(H) mm




6. Zone active 152.4 (W)X91.44 (H) mm




7. Taille du module 165(W)X104(H)X5.5(D) mm Note 1




8. Traitement de surface Anti-éblouissement




9. Arrangement des couleurs RGB-stripe




10. Interface numérique (TTL)




11. Consommation d'énergie du rétroéclairage 2.500W (Typ.) Note 2




12. Consommation électrique du panneau 0.825W (Typ.) Note 3

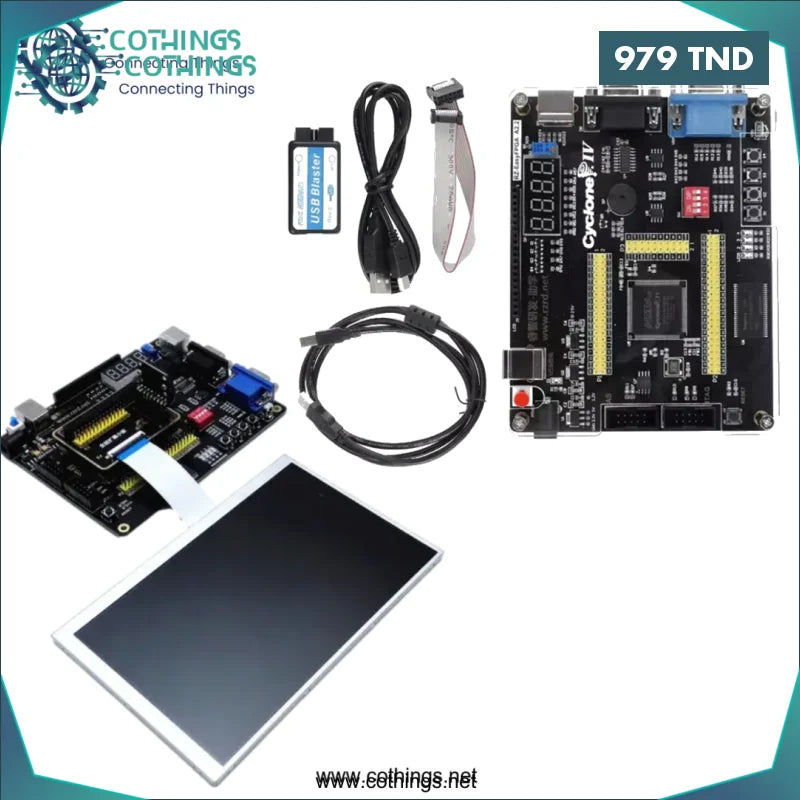

Liste d'expédition:

• 1 * carte de développement EP4CE FPGA

• 1 * USB Blaster (utilisé pour télécharger des programmes sur FPGA)

• 1 * câble USB (utilisé pour l'alimentation)

• 1 * Carte de connexion

• 1 * Module VGA

• 1 * caméra OV7670

• Module LCD 1x7 pouces

Fichiers de la carte de développement: inclure les schémas, les manuels, le code du programme (demandez au service client le lien de téléchargement)

Emballage:

Sac antistatique + papier bulle + boîte en carton solide
