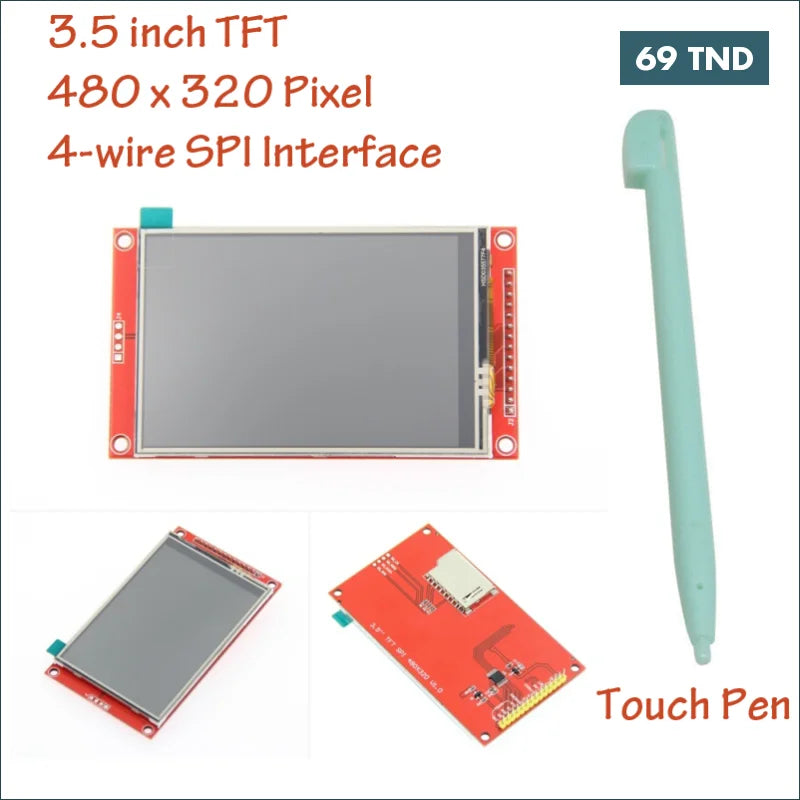

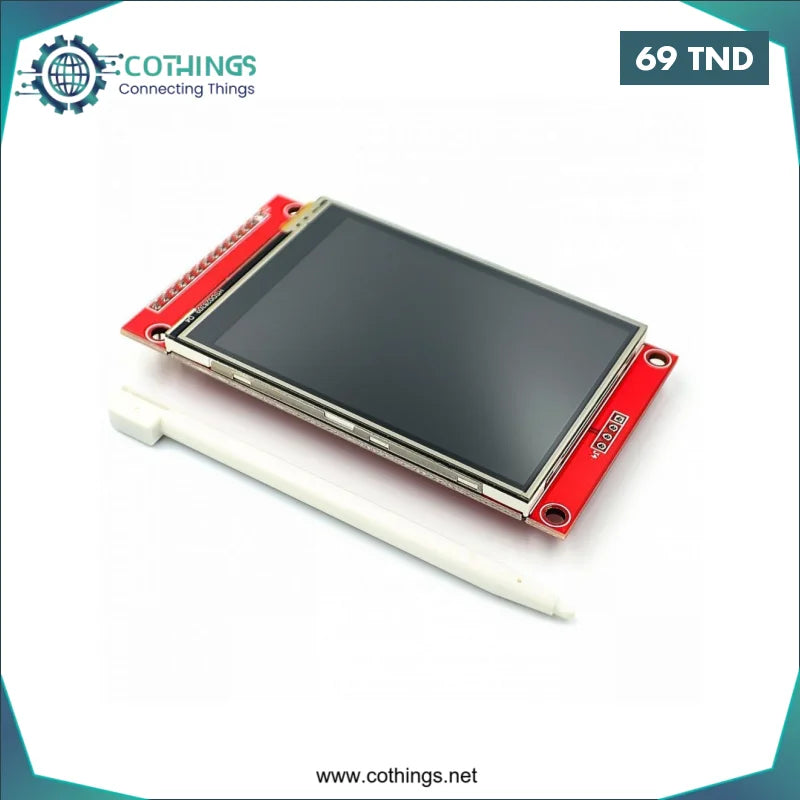

Écran d’affichage LCD TFT avec panneau tactile, 3.5 pouces, 480x320
![Carte de développement ESP32WIFI & Bluetooth avec écran 2.8 pouces]()
Écran d’affichage LCD TFT avec panneau tactile, 3.5 pouces, 480x320
Disponibilité:
En stock
- Produit SKU : AA697
69.000
- commander dans les
Caractéristiques :
-
UGS Avec touche: MSP3520 Sans contact: MSP3521 Taille 3.5 (pouces) Types de TFT Puce de conducteur ILI9488 Résolution 480*320 (Pixel) Module d'interface Interface SPI à 4 fils Zone d'affichage efficace (zone AA) 48.96x73.44 (mm) Module PCB panier taille 56.34x98 (mm) VCC tension d'alimentation 3.3V ~ 5V Logique IO la tension du port 3.3V (TTL) Consommation d'énergie Sur 90mA Poids du produit 25g)
Interface definition:
| Numéro de série | Étiquette | Broches description |
| 1 | SCR | Entrée d'alimentation (3.3V ~ 5V) |
| 2 | GND | Puissance au sol |
| 3 | CS | Puce LCD sélection |
| 4 | RÉINITIALISER | LCD réinitialiser |
| 5 | DC | Commande de bus LCD/sélection de données |
| 6 | SDI (MOSI) | Affichage LCD SPI entrée de données de bus |
| 7 | LA SCK | Affichage LCD SPI signal d'horloge de bus |
| 8 | Led | Contrôle du rétroéclairage LCD (éclairage de haut niveau) |
| 9 | SDO (MISO) | Affichage LCD SPI entrée de données de bus |
| 10 | T_CLK | Écran tactile SPI bus signal d'horloge |
| 11 | T_CS | Sélection de puce de bus SPI d'écran tactile |
| 12 | T_DIN | Écran tactile SPI bus entrée de données |
| 13 | T_DO | Écran tactile SPI bus sortie de données |
| 14 | T_IRQ | Panneau tactile pour interrompre le signal IRQ |
Caractéristiques :
-
UGS Avec touche: MSP3520 Sans contact: MSP3521 Taille 3.5 (pouces) Types de TFT Puce de conducteur ILI9488 Résolution 480*320 (Pixel) Module d'interface Interface SPI à 4 fils Zone d'affichage efficace (zone AA) 48.96x73.44 (mm) Module PCB panier taille 56.34x98 (mm) VCC tension d'alimentation 3.3V ~ 5V Logique IO la tension du port 3.3V (TTL) Consommation d'énergie Sur 90mA Poids du produit 25g)
Interface definition:
| Numéro de série | Étiquette | Broches description |
| 1 | SCR | Entrée d'alimentation (3.3V ~ 5V) |
| 2 | GND | Puissance au sol |
| 3 | CS | Puce LCD sélection |
| 4 | RÉINITIALISER | LCD réinitialiser |
| 5 | DC | Commande de bus LCD/sélection de données |
| 6 | SDI (MOSI) | Affichage LCD SPI entrée de données de bus |
| 7 | LA SCK | Affichage LCD SPI signal d'horloge de bus |
| 8 | Led | Contrôle du rétroéclairage LCD (éclairage de haut niveau) |
| 9 | SDO (MISO) | Affichage LCD SPI entrée de données de bus |
| 10 | T_CLK | Écran tactile SPI bus signal d'horloge |
| 11 | T_CS | Sélection de puce de bus SPI d'écran tactile |
| 12 | T_DIN | Écran tactile SPI bus entrée de données |
| 13 | T_DO | Écran tactile SPI bus sortie de données |
| 14 | T_IRQ | Panneau tactile pour interrompre le signal IRQ |
