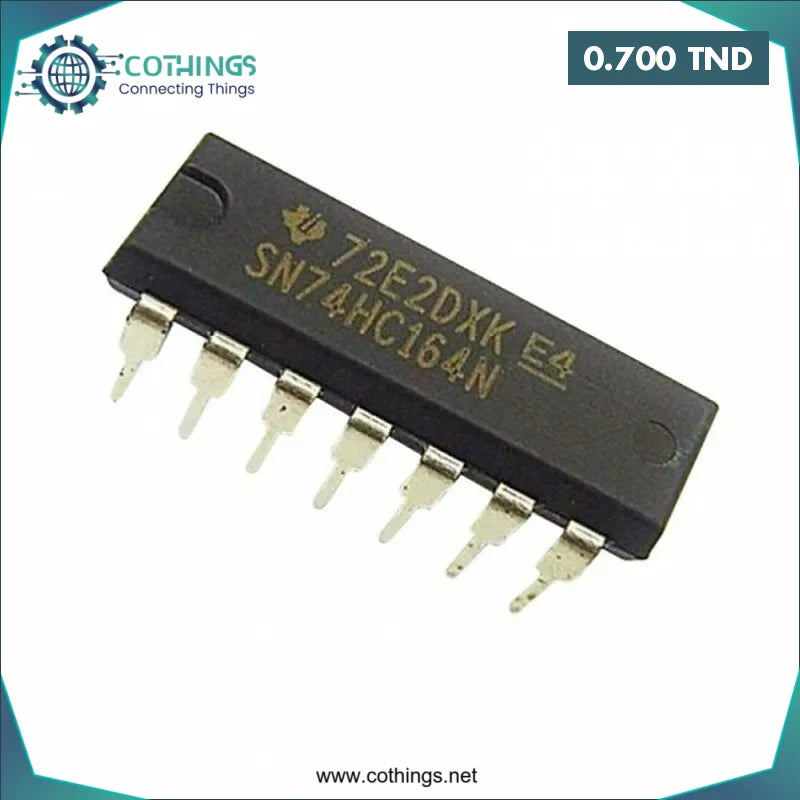

SN74HC164N Registre à décalage série 8 bits à sortie parallèle
- Produit SKU : CB838
- Catégorie : Discount Products, Nouveaux produits, Promos -5%, -10%, -15%, Promotion
- commander dans les
Les appareils SN74HC164N disposent d'entrées série à commande ET et d'une entrée d'effacement asynchrone (CLR). Les entrées série fermées (A et B) permettent un contrôle complet des données entrantes ; un niveau bas à l'une ou l'autre entrée inhibe l'entrée des nouvelles données et réinitialise la première bascule au niveau bas à l'impulsion d'horloge (CLK) suivante. Une entrée de haut niveau active l'autre entrée, qui détermine ensuite l'état de la première bascule. Les données sur les entrées série peuvent être modifiées lorsque CLK est haut ou bas, à condition que les exigences minimales de temps de configuration soient respectées. La synchronisation se produit lors de la transition de niveau bas à haut de CLK.
Inclus:10 XSN74HC164N
Cet article comprend :- Large plage de tension de fonctionnement de 2 V à 6 V
- Les sorties peuvent piloter jusqu'à 10 charges LSTTL
- Faible consommation d'énergie, ICC maximum de 80 µA
- Tpd typique = 20 ns
- Entraînement de sortie ±4 mA à 5 V
- Faible courant d'entrée de 1 µA maximum
- Entrées série à porte ET (activer/désactiver)
- Horloge entièrement tamponnée et entrées série
- Effacement direct
