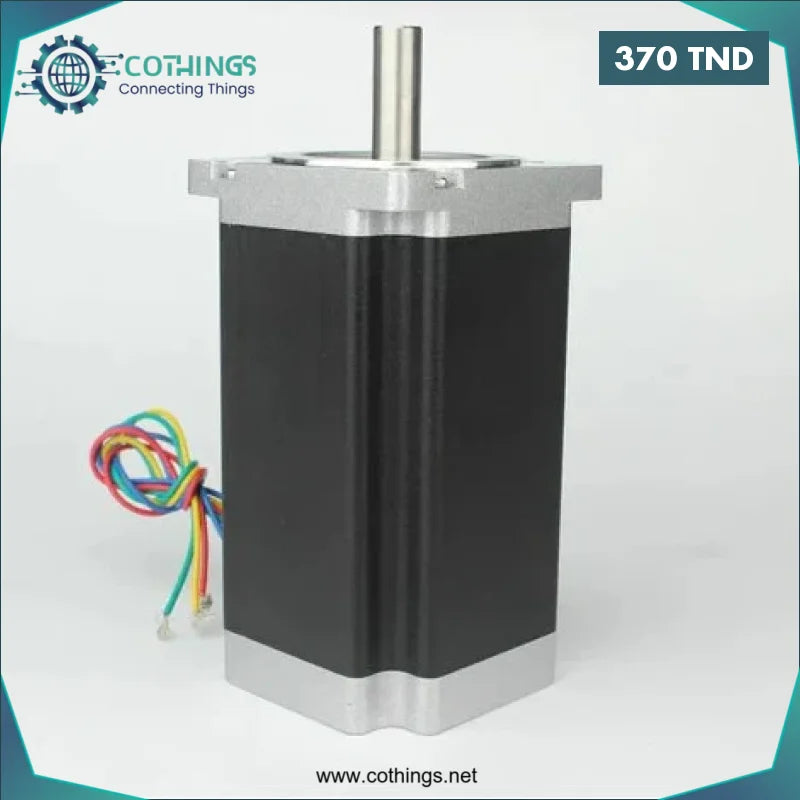

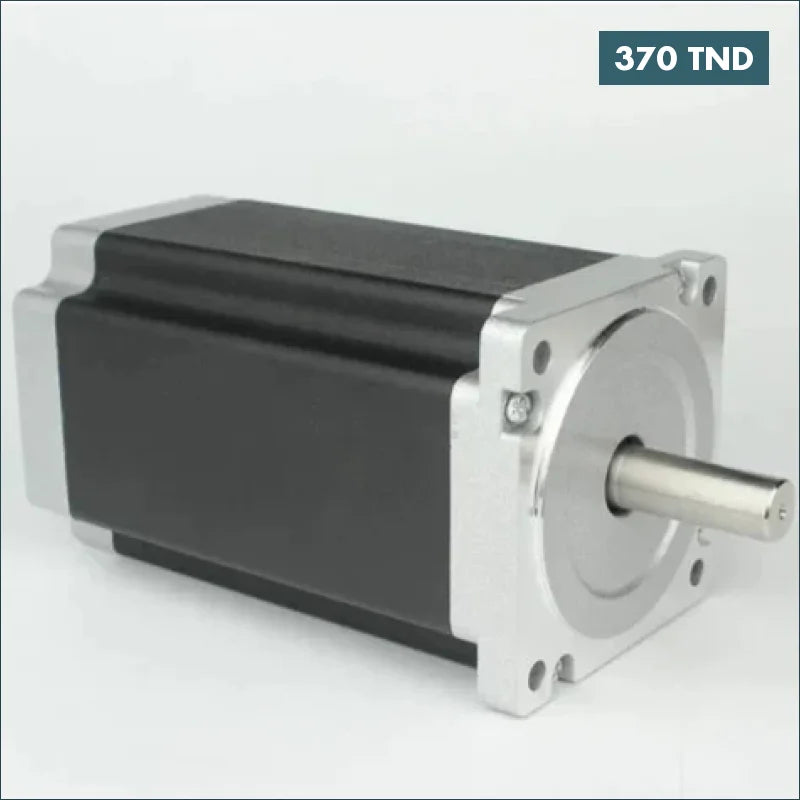

Moteur pas à pas hybride biphasé JK86HS115-6004-05 86 NEMA34
Rated 3.5/5 based on 11 customer reviews

Moteur pas à pas hybride biphasé JK86HS115-6004-05 86 NEMA34

Disponibilité: En stock
  • Produit SKU : JA018
370.000
  • commander dans les

Le moteur pas à pas NEMA 34 JK86HS115-6004 est un moteur pas à pas bipolaire hybride hautes performances offrant précision , fiabilité et couple élevé pour les applications d'automatisation industrielle et de contrôle de précision. Avec un couple de maintien de 87 kg-cm (environ 1 216 oz-in ), ce moteur est idéal pour les applications à couple élevé telles que les machines CNC , la robotique , les systèmes automatisés et les imprimantes 3D .

Fonctionnant avec un angle de pas de 1,8° , ce moteur offre 200 pas par tour , garantissant un contrôle précis et fluide des mouvements des systèmes de positionnement . Avec une tension nominale de 3,6 V et un courant de 6 A par phase , il fournit une puissance puissante et efficace tout en fonctionnant de manière fiable, même sous des charges élevées. Sa conception bipolaire hybride associe aimant permanent et technologie électromagnétique , permettant au moteur de fournir une densité de couple élevée et un mouvement fluide et contrôlé.

La taille du châssis NEMA 34 (115 mm) et la construction robuste garantissent que le moteur peut fonctionner efficacement dans des environnements à forte charge , tandis que la conception compacte du moteur lui permet d'être facilement intégré dans une variété de systèmes mécaniques .

Ce moteur pas à pas présente également une faible inductance (2,7 mH) et une résistance d'isolement élevée , qui contribuent à un fonctionnement fluide et protègent contre les dommages électriques, garantissant des performances durables dans une large gamme de conditions.

Applications :

Le couple de 87 kg-cm du moteur NEMA 34 JK86HS115-6004 le rend particulièrement adapté aux applications exigeant une puissance importante et un contrôle précis. Parmi les applications courantes, on peut citer :

  • Machines CNC : Ce moteur est idéal pour les routeurs, fraiseuses et tours CNC, où il peut fournir le couple nécessaire pour déplacer des outils ou des pièces avec une grande précision.
  • Robots industriels : parfaits pour les bras robotisés ou autres systèmes robotiques où un couple et une précision élevés sont nécessaires pour des tâches telles que l'assemblage, l'emballage ou la manutention de matériaux.
  • Imprimantes 3D : peuvent être utilisées dans les grandes imprimantes 3D, en particulier celles dotées de composants lourds tels que de grandes extrudeuses ou des lits d'impression qui nécessitent un couple important pour se déplacer.
  • Automatisation industrielle : Convient à divers systèmes automatisés tels que les convoyeurs, les lignes d'emballage et les machines d'assemblage qui nécessitent à la fois couple et précision.
  • Découpeuses/graveuses laser : Ce moteur peut être utilisé pour entraîner les pièces mobiles des découpeuses ou graveuses laser qui nécessitent un couple élevé pour des mouvements précis.

Caractéristiques:

  • Couple élevé : Le couple de 87 kg-cm (765 oz-in) rend ce moteur extrêmement puissant et adapté aux applications industrielles lourdes, telles que le déplacement de grosses machines ou la conduite de bras robotisés.
  • Conception hybride : le moteur hybride combine à la fois des éléments à aimant permanent et à réluctance variable, offrant une meilleure efficacité, un fonctionnement plus fluide et un couple plus élevé que les moteurs pas à pas unipolaires.
  • Configuration bipolaire : Le moteur pas à pas bipolaire offre un couple supérieur à celui d'un moteur unipolaire grâce à l'utilisation des deux enroulements pour générer la force de rotation. Cela améliore le rendement du moteur, notamment dans les applications à couple élevé.
  • Contrôle de précision : l'angle de pas de 1,8° garantit un mouvement précis avec 200 pas par tour complet, permettant un positionnement et un contrôle précis dans les systèmes CNC et d'automatisation.

Ressource

Spécifications –

Tableau des spécifications :

Spécification Détails
Numéro de modèle JK86HS115-6004
Tension nominale 4,2 V
Courant nominal/phase 5A
Couple de maintien 87 kg-cm (1216 oz-po)
Angle de pas 1,8° par pas
Précision de l'angle de pas ±5% (pas complet, sans charge)
Nombre de prospects 4
Taille du cadre 85 x 85 mm
Diamètre de l'arbre 14 mm
Longueur de l'arbre 32 mm
Longueur du moteur 120 mm
Augmentation de la température 80°C max
Température ambiante -20°C à +50°C
Poids 3,3 kg
Précision de la résistance ±10%
Précision de l'inductance ±20%
Résistance d'isolement 100 MΩ min à 500 V CC
Rigidité diélectrique 820 VCA pendant 1 s, 3 mA

Le produit comprend : -

1x Moteur pas à pas hybride bipolaire NEMA34 JK86HS115-6004 87 kg-cm
