Le HX711 est un module capteur de pression de pesée très utilisé dans les systèmes de mesure de poids, comme les balances électroniques et les capteurs de force. Il est principalement conçu pour être utilisé avec des cellules de charge qui mesurent la force ou le poids appliqué. Le HX711 est un convertisseur analogique-numérique (ADC) de 24 bits à haute résolution, optimisé pour les applications de pesée.

Description du module HX711 :

Le HX711 est un convertisseur analogique-numérique (ADC) avec une résolution de 24 bits, spécialement conçu pour amplifier et convertir le signal analogique provenant des cellules de charge en un signal numérique que le microcontrôleur peut traiter. Ce module est souvent utilisé dans des applications où une précision élevée dans la mesure du poids est nécessaire.

Caractéristiques principales du module HX711 :

1. Haute résolution :

   • Le HX711 offre une résolution de 24 bits, ce qui lui permet de mesurer des forces faibles avec une grande précision, idéale pour les systèmes de pesée.

2. Amplification :

   • Le module inclut un amplificateur interne pour amplifier le signal faible provenant des cellules de charge, ce qui est essentiel car ces capteurs génèrent des signaux très faibles.

3. Alimentation :

   • Il fonctionne généralement avec une alimentation de 5V, mais certains modules peuvent également accepter une alimentation de 3.3V. Il est important de vérifier les spécifications de votre module avant de l'utiliser.

4. Interface I2C / Serial :

   • Le HX711 utilise une interface série avec deux broches de communication : Data (DOUT) et Clock (SCK). Cela facilite la connexion avec des microcontrôleurs comme l'Arduino ou le Raspberry Pi.
   • L'interface série permet de lire les valeurs numériques envoyées par le module à votre microcontrôleur.

5. Précision et compensation :

   • Le module dispose d'un gain de 32, 64 ou 128 qui peut être sélectionné pour ajuster la précision en fonction de l'application.
   • Il est conçu pour fournir une compensation efficace pour les variations de température et d'autres facteurs externes qui peuvent affecter la précision de la mesure.

6. Simplicité d'utilisation :

   • Il est très populaire pour les projets DIY (Do It Yourself) grâce à sa simplicité d'utilisation avec les microcontrôleurs Arduino. Des bibliothèques préexistantes permettent de faciliter son utilisation dans les projets.

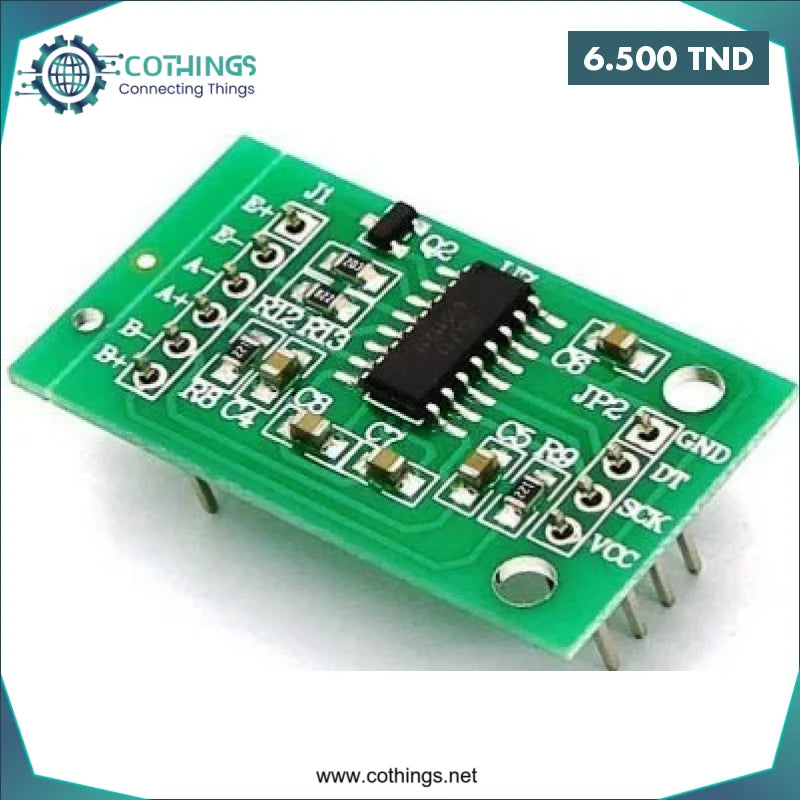

7. Modules avec soudure (grand format) :

   • Le module HX711 est généralement disponible sous forme de carte PCB avec des broches soudées ou une version à grande taille pour faciliter la soudure et l'intégration dans les systèmes. Cela permet une connexion plus robuste, surtout dans les applications où le module sera utilisé pendant une longue période ou dans des conditions difficiles.

Brochage du module HX711 :

Voici les principales broches du module HX711 :

1. VCC : Alimentation du module (5V ou 3.3V).
2. GND : Masse.
3. DT (DOUT) : Sortie de données (transmission du signal numérique).
4. SCK (CLK) : Horloge de contrôle pour synchroniser les données envoyées.
5. AIN+ et AIN- : Entrées pour la cellule de charge (signal analogique à amplifier).
6. VBG : Tension de référence interne (utilisé pour la calibration).

Applications du module HX711 :

• Balance électronique : Pour peser des objets en utilisant une cellule de charge et le HX711 pour convertir et amplifier le signal.
• Mesure de force : Dans des projets nécessitant la mesure de la force appliquée sur une surface.
• Systèmes de pesée embarqués : Utilisé dans les systèmes de pesée industriels ou domestiques, comme les balances de cuisine électroniques.
• Projets Arduino / Raspberry Pi : Idéal pour des projets utilisant des microcontrôleurs pour calculer et afficher le poids ou la force.
• Machines de fabrication : Utilisé dans des équipements comme les robots ou les machines de production pour mesurer les forces ou poids pendant le processus de fabrication.

Avantages du module HX711 :

• Haute précision pour des applications de pesée sensibles.
• Faible coût et largement disponible pour les projets DIY.
• Facilité d'intégration avec Arduino grâce à des bibliothèques et des tutoriels bien établis.
• Adapté aux capteurs de charge : Permet de connecter directement une cellule de charge pour mesurer la force ou le poids.
• Soudure facilitée : La version à grande taille avec broches soudées permet une intégration plus facile dans des projets.

Exemple de câblage pour Arduino :

Voici un exemple de câblage pour connecter le HX711 à un Arduino :

• VCC (HX711) → 5V (Arduino)
• GND (HX711) → GND (Arduino)
• DT (HX711) → Pin 3 (Arduino) (ou toute autre broche numérique)
• SCK (HX711) → Pin 2 (Arduino) (ou toute autre broche numérique)

Résumé :

Le module HX711 est un outil essentiel pour mesurer des poids ou des forces dans des projets électroniques. Grâce à sa résolution de 24 bits, son amplificateur intégré, et son interface série simple à utiliser, il est idéal pour des applications de pesée précises avec des cellules de charge. Disponible sous forme de module avec soudure (grand format), il facilite son intégration dans des projets plus complexes, tout en étant parfaitement adapté aux systèmes Arduino et Raspberry Pi.
