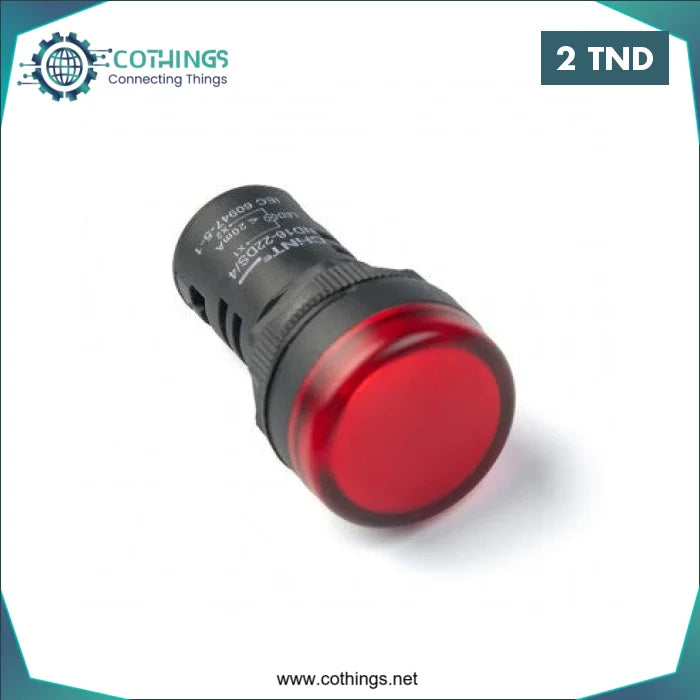

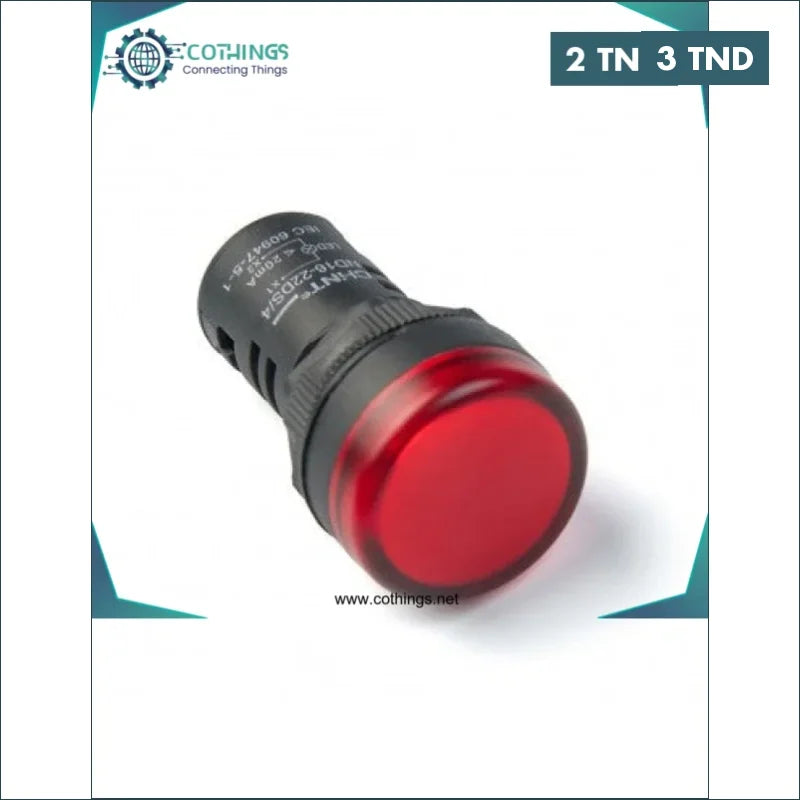

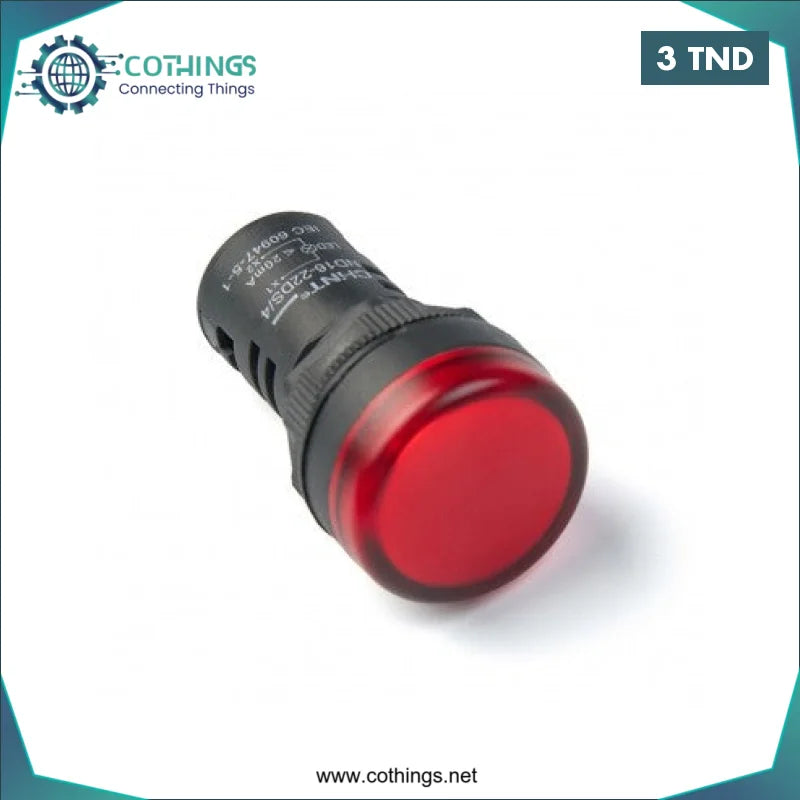

Voyant LED Rouge 24V AC-DC ø22
Disponibilité:
En stock
- Produit SKU : AD16 22DC 24V Rouge
- Catégorie : Discount Products, electricité industrielle & automatisme, Meilleures ventes
2.000
- commander dans les
| Gamme de produits |
Harmony Easy XA2
|
|
|---|---|---|
| Fonction produit |
Voyant monolithique
|
|
| Nom de l’appareil |
XA2
|
|
| Diamètre de fixation |
22 mm
|
|
| Forme de la tête de l’unité de signalisation |
Rond
|
|
| Couleur de la capsule |
Rouge
|
|
| Source lumineuse |
LED
|
|
| Culot de lampe |
Tout LED
|
|
| [Us] tension d’alimentation | 24V AC-DC |
| hauteur |
29 mm
|
|
|---|---|---|
| Largeur |
29 mm
|
|
| profondeur |
53 mm
|
|
| Description des bornes ISO n°1 |
(X1-X2)PL
|
|
| Poids du produit |
0,02 kg
|
|
| Montage de l’appareil |
Trou de fixation 22,3 +0.4/0 se conformer à EN/IEC 60947-5-1
|
|
| Entraxe de fixation |
>= 30 x 40 mm (support) métal – épaisseur: 1…6 mm
>= 30 x 40 mm (support) plastique – épaisseur: 2…6 mm |
|
| Mode de fixation |
Écrou de fixation sous la tête couple recommandé: 2,2 N.m (+/- 0,2 N.m)
|
|
| Marquage |
CE
CCC |
|
| Raccordement |
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
|
| Couple de serrage |
0,8…1 N.m se conformer à EN 60947-1
|
|
| Forme de la tête de vis |
Transversal compatible avec empreinte Philips n°2 tournevis
Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
|
| [Ui] tension d’isolement |
400 V (degré de pollution 3) se conformer à EN/IEC 60947-1
|
|
| [Uimp] tension assignée de tenue aux chocs |
6 kV se conformer à EN/IEC 60947-1
|
|
| Type de signalisation |
Fixe
|
|
| Limites de la tension d’alimentation |
0,8…1,2 V CA
|
|
| Consommation électrique |
<= 20 mA
|
|
| Durée de vie |
40000 H à la tension nominale et à 25 °C
|
|
| Code de compatibilité |
XA2E
|
| Gamme de produits | Harmony Easy XA2 | |
|---|---|---|
| Fonction produit | Voyant monolithique | |
| Nom de l’appareil | XA2 | |
| Diamètre de fixation | 22 mm | |
| Forme de la tête de l’unité de signalisation | Rond | |
| Couleur de la capsule | Rouge | |
| Source lumineuse | LED | |
| Culot de lampe | Tout LED | |
| [Us] tension d’alimentation | 24V AC-DC |
| hauteur | 29 mm | |
|---|---|---|
| Largeur | 29 mm | |
| profondeur | 53 mm | |
| Description des bornes ISO n°1 | (X1-X2)PL | |
| Poids du produit | 0,02 kg | |
| Montage de l’appareil | Trou de fixation 22,3 +0.4/0 se conformer à EN/IEC 60947-5-1 | |
| Entraxe de fixation |
>= 30 x 40 mm (support) métal – épaisseur: 1…6 mm >= 30 x 40 mm (support) plastique – épaisseur: 2…6 mm |
|
| Mode de fixation | Écrou de fixation sous la tête couple recommandé: 2,2 N.m (+/- 0,2 N.m) | |
| Marquage |
CE CCC |
|
| Raccordement |
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1 Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
|
| Couple de serrage | 0,8…1 N.m se conformer à EN 60947-1 | |
| Forme de la tête de vis |
Transversal compatible avec empreinte Philips n°2 tournevis Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
|
| [Ui] tension d’isolement | 400 V (degré de pollution 3) se conformer à EN/IEC 60947-1 | |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN/IEC 60947-1 | |
| Type de signalisation | Fixe | |
| Limites de la tension d’alimentation | 0,8…1,2 V CA | |
| Consommation électrique | <= 20 mA | |
| Durée de vie | 40000 H à la tension nominale et à 25 °C | |
| Code de compatibilité | XA2E |
