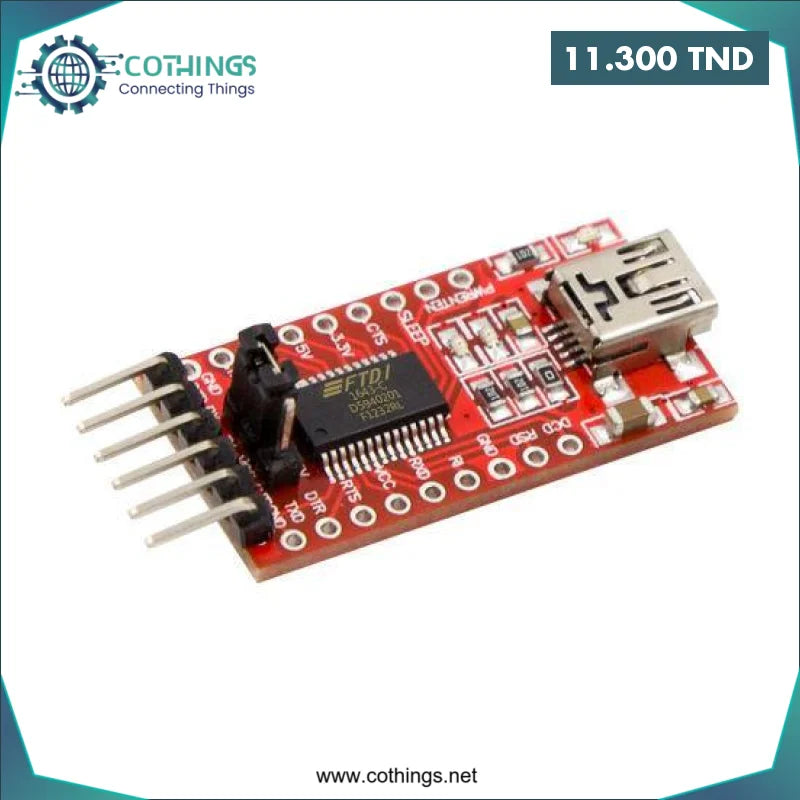

FT232RL Adaptateur USB-RS232
- Produit SKU : KP892
- Catégorie : Discount Products, Modules convertisseurs, Nouveaux produits, Promos -5%, -10%, -15%, Promotion
- commander dans les
- Module adaptateur pour passer d'USB à série (UART), compatible Arduino et clones, équipé d'une puce FT232RL (de FTDI).
- Ce module est largement utilisé pour permettre à une carte de type Arduino (officielle ou clone) d'avoir la capacité de recevoir des données en USB directement, sans l'interface de l'Arduino IDE et sans poste informatique.
- On peut par exemple utiliser ce module FT232RL comme interface pour programmer une Arduino Pro Mini qui n'a pas de port USB. Dans ce cas, nous réaliserions, à l'aide de cavaliers mâles-mâles, les connexions suivantes entre le module FT232RL et l'Arduino Pro Mini :
FT232RL "DTR" vers ""DTR" Arduino Pro Mini
FT232RL "RXD" vers ""TXD" Arduino Pro Mini
FT232RL "TXD" vers ""RXD" Arduino Pro Min
FT232RL "VCC" vers ""VCC" Arduino Pro Mini
FT232RL "CTS" vers ""GND" Arduino Pro Mini
FT232RL "GND" vers ""GND" Arduino Pro Mini
Une fois ces connexions réalisées, il vous sera possible de programmer l'Arduino Pro Mini (ou clone) via un câble USB (USB vers Mini USB) à partir de l'Arduino IDE.
Ce module FT232RL dispose d'un indicateur de communication RXD/TXD et de son propre fusible à réarmement automatique de 500 mA.
- Tension Admissible : 3,3V à 5V DC (il y a un selecteur sous la forme d'un Jumper à positionner en position 5V ou 3.3V)
- Dimension : 43 mm x 17 mm
- Poids : 4 grammes
